TL;DR:
- Een bouwkundig detail is een technische tekening op schaal 1:10 tot 1:15 die duidelijke specificaties geeft voor materialen en aansluitingen. Het overbrugt het ontwerp en de bouwpraktijk, waarbij goede detaillering faalkosten en bouwproblemen voorkomt. Vroegtijdige samenwerking en goed versiebeheer zijn essentieel voor succesvolle uitwerking en uitvoering.
Een bouwkundig detail is meer dan een technische tekening. Het is de plek waar ontwerpintentie en bouwpraktijk elkaar ontmoeten. Toch worden bouwkundige details in veel projecten te laat opgesteld, te globaal uitgewerkt of te weinig afgestemd op de daadwerkelijke uitvoering. Dat heeft consequenties: lekkages, koudebruggen, faalkosten en discussies op de bouwplaats. In dit artikel leest u wat een bouwkundig detail inhoudt, hoe u het correct toepast, waar het in het bouwproces thuishoort en welke valkuilen u kunt vermijden.
Kernpunten
| Punt | Details |
|---|---|
| Definitie en schaal | Een bouwkundig detail is een technische tekening op schaal 1:10 tot 1:15 met materialen, maatvoering en aansluitingen. |
| Rol in het bouwproces | Details overbruggen de kloof tussen conceptontwerp en uitvoering, voor architect, tekenaar én aannemer. |
| Faalkosten voorkomen | Ontoereikende detaillering is de oorzaak van de meeste bouwgebreken zoals lekkages en koudebruggen. |
| Innovatie en materialen | Biobased en nieuwe materialen vragen om aangepaste details en nauwere samenwerking in het bouwteam. |
| Praktische uitvoerbaarheid | Een detail dat op papier klopt maar niet te monteren is, kost meer dan het oplevert. |
Wat is een bouwkundig detail precies?
De term bouwkundig detail wordt in de praktijk breed gebruikt. Officieel spreekt men van een bouwdetail of uitvoeringsdetail: een technische tekening op grote schaal die een specifiek knooppunt, aansluiting of constructiedeel in beeld brengt. Denk aan de aansluiting van een gevelisolatieplaat op een kozijn, de overgang van een plat dak naar een opstaande rand, of de verbinding tussen twee constructieve elementen.
Bouwkundige details op schaal variëren doorgaans tussen 1:10 en 1:15. Deze schaalverhouding is niet willekeurig: ze maakt het mogelijk om maatvoering, materiaaldiktes, toleranties en aansluitingen leesbaar af te beelden. Op een schaal van 1:100 is dat onmogelijk.
Wat bevat een goed uitgewerkt detail?
Een volledig bouwkundig detail omvat meer dan een doorsnede. De volgende elementen horen altijd aanwezig te zijn:
- Materiaalspecificaties: welk materiaal, welke dikte, welke productklasse.
- Maatvoering: exacte afmetingen inclusief toleranties en dilataties.
- Aansluitingen: hoe raken verschillende componenten elkaar, en hoe wordt waterdichting geborgd?
- Isolatielagen: positie, dikte en type isolatiemateriaal.
- Afdichtingen en folies: locatie en soort van dampremmers, folies of kit.
- Montagevolgorde: in welke volgorde worden onderdelen aangebracht?

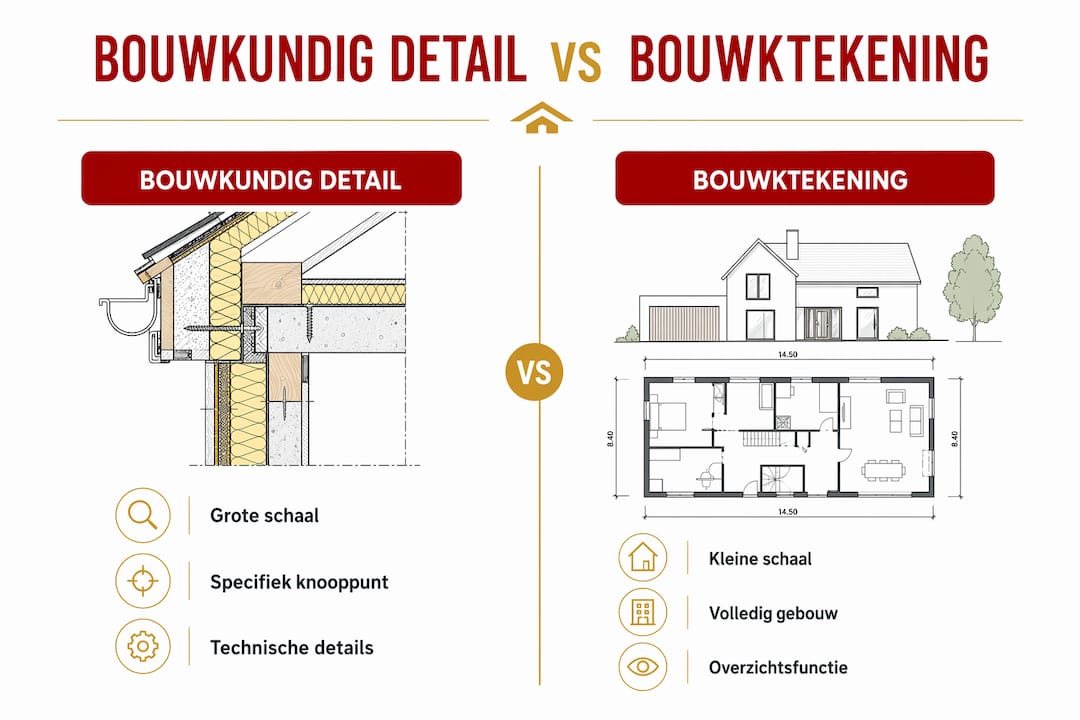

Het verschil met een bouwtekening of werktekening is wezenlijk. Een bouwtekening toont het gebouw in zijn geheel, op schaal 1:100 of kleiner. Een werktekening gaat een stap verder en bevat maatvoering voor uitvoering. Maar een bouwkundig detail zoomt in op één specifiek punt en maakt de uitvoering concreet. Zonder dat detailniveau mist een aannemer de informatie die hij nodig heeft om correct te bouwen.
Pro-tip: Stel details op voor elk knooppunt dat een risico op lekkage, koudebrug of constructief falen in zich draagt. Dat is niet elk millimeter van het gebouw, maar wel alle kritieke overgangen zoals dakvoeten, kozijnaansluitingen en vloer-gevelovergangen.
De rol van details in het bouwproces
Bouwkundige details staan niet op zichzelf. Ze zijn onderdeel van een keten: van ontwerpintentie naar uitvoerbare instructie. Die keten loopt via meerdere disciplines en vergt goede afstemming.
- De architect stelt het concept vast en bepaalt de ruimtelijke en bouwfysische keuzes. Detailleren dwingt architecten fundamentele keuzes te maken die de ruimtelijke integriteit zichtbaar maken vóór de bouw.
- De technisch tekenaar vertaalt het concept naar uitvoerbare bouwtekeningen met maatvoering, toleranties en materiaalaanduidingen. Dit vereist zowel tekentechnische als bouwfysische kennis.
- De aannemer beoordeelt de details op uitvoerbaarheid. Hij signaleert knelpunten in montagevolgorde of materiaalbeschikbaarheid die op de tekenkamer niet zichtbaar waren.
- De projectcoördinator bewaakt samenhang en versiebeheer. BIM-integratie is daarbij geen luxe maar noodzaak, zeker op grotere projecten.
Versiebeheer: een onderschat risico
Bouwkundige details worden tijdens een project regelmatig aangepast. Een kozijnaansluiting die op basis van een leverancierswijziging anders uitvalt, een isolatiedikte die omhoog gaat vanwege een nieuwe EPC-berekening. Elke wijziging vraagt om een nieuwe revisie van het detail.
Versiebeheer fouten bij detailwijzigingen leiden tot kostbare correcties op de bouwplaats. BIM met een centrale databron voorkomt dit, mits het consequent wordt bijgehouden. In de praktijk gaat het nog vaak mis: aannemers bouwen op een verouderde versie, en niemand heeft het door tot er een probleem is.
Pro-tip: Werk bij elk detail met een revisiecode en datum in de titelstrook. Informeer alle betrokken partijen actief bij elke aanpassing, en archiveer oude versies zodat de besluitvorming traceerbaar blijft.
Veelvoorkomende fouten en risico’s
Slechte bouwkundige detaillering heeft aantoonbare gevolgen. Negentig procent van bouwgebreken zoals lekkages en koudebruggen zijn terug te herleiden naar ontoereikende detaillering van aansluitingen. Dat is geen marginale fout. Dat is het fundament van vrijwel elk bouwprobleem.
“Details die niet uitvoerbaar zijn in de praktijk leiden tot faalkosten, ook al halen ze op papier de vereiste isolatiewaarden.” Dit inzicht, bevestigd door studies naar bouwpraktijkverschillen, laat zien dat tekentafelkwaliteit en bouwplaatskwaliteit twee verschillende dingen zijn.
Risicovolle knooppunten in de praktijk
De meest foutgevoelige knooppunten zijn overgangen tussen materialen met sterk verschillende gedrag. Denk aan:
Dakvoet en gevelaansluiting. Hier komen dakbedekking, isolatie, gevelmateriaal en hemelwaterafvoer samen. Een ontbrekende kilatstrook of verkeerde foliepositie veroorzaakt op termijn onvermijdelijk lekkage.
Kozijnomlijsting en isolatielaag. De aansluiting van een kozijn op de isolatie is een klassieke koudebrug. Zonder detaillering op dit punt haalt een gebouw nooit zijn berekende energieprestatie.
Vloer op maaiveld en fundering. Capillaire vochtopstijging via onvoldoende gedichte overgangen is een sluipende maar kostbare fout.
Naast bouwfysische risico’s zijn er ook juridische consequenties. Onder de Wet kwaliteitsborging voor het bouwen (Wkb), die in 2024 van kracht werd, dragen aannemers meer verantwoordelijkheid voor aantoonbare bouwkwaliteit. Goede nieuwbouwcontroles beginnen bij volledige en uitvoerbare details. Zonder die basis is kwaliteitsborging een papieren exercitie.
Innovatie en nieuwe materialen
Het bouwkundige detail staat niet stil. De opkomst van biobased en houtachtige materialen stelt nieuwe eisen aan de manier waarop details worden opgesteld en afgestemd.
| Aspect | Traditionele bouw | Biobased en houtbouw |
|---|---|---|
| Dampopenheid detail | Doorgaans dampgesloten | Dampopen constructie vereist |
| Aansluitingstoleranties | Ruimere toleranties mogelijk | Nauwere maatvoering noodzakelijk |
| Samenwerking bouwteam | Vaak sequentieel | Integraal en vroeg in het proces |
| Detailbibliotheken | Breed beschikbaar | Beperkt, vereist maatwerk |
| Risico op vochtschade | Lager bij klassiek metselwerk | Hoger bij onjuiste dampremmers |
Biobased materialen vragen om nieuwe detaillering omdat klassieke details niet zomaar overdraagbaar zijn. Dampopenheid is een goed voorbeeld. Houtskeletbouwconstructies werken anders dan beton of metselwerk. Een detail dat de dampstroom niet correct stuurt, veroorzaakt condensatie in de constructie. Dat leidt op termijn tot schimmel en rotting.
De keuze voor duurzame bouwmaterialen werkt dus rechtstreeks door in de detaillering. U kunt niet los van elkaar denken. Een architect of ingenieur die kiest voor natuurvezelbased isolatie moet tegelijk nadenken over welke folies, aansluitingen en kitten daarmee compatibel zijn. Dat vraagt om vroege samenwerking met de aannemer en leveranciers, vóór de tekeningen definitief zijn.
Praktische tips voor betere detaillering
Goede bouwkundige details maken het verschil op de bouwplaats. Maar hoe zorgt u ervoor dat uw details ook daadwerkelijk werken?
- Kies de juiste schaal per knooppunt. Gebruik 1:10 voor complexe aansluitingen, 1:5 voor heel kleine onderdelen zoals kitvoegen of folieverlopen. Niet alles hoeft op dezelfde schaal.
- Teken realistische situaties, niet de ideale. Onvoldoende toleranties in details veroorzaken faalkosten door scheurvorming en lekkages. Houd rekening met bouwplaatsvariaties van enkele millimeters.
- Stem de montagevolgorde af met de aannemer. Een detail dat technisch klopt maar in de verkeerde volgorde is getekend, is onuitvoerbaar. Betrek de aannemer vroeg.
- Koppel details aan het BIM-model. Zo blijft de samenhang tussen tekeningen en 3D-model geborgd. Gebruik het model als centrale bron voor alle revisies.
- Bouw een eigen detailbibliotheek op. Herhaalbare knooppunten zoals standaard dakvoetdetails of kozijnaansluitingen hoeft u niet elke keer opnieuw te tekenen. Een goed beheerde bibliotheek bespaart tijd en vermindert fouten.
- Controleer elk detail op bouwfysica én uitvoerbaarheid. Een detail beoordeelt u niet alleen op papier. Loop het mentaal door op de bouwplaats: kan een vakman dit realiseren met standaard gereedschap en materialen?
Voor grotere projecten biedt een gestructureerde bouwplanning aanpak de context om te bepalen wanneer details gereed moeten zijn. Details die te laat worden opgesteld, dwingen aannemers tot improviseren. Dat kost altijd meer dan het voorkomen ervan.
Mijn kijk op detaillering in de praktijk
In mijn ervaring met bouwprojecten zit er één hardnekkig misverstand in de sector: bouwkundige details worden te vaak behandeld als administratieve afronding van het ontwerp. Ze worden gemaakt nadat de echte beslissingen al gevallen zijn. Dat is precies de verkeerde volgorde.
Detaillering is een ontwerpopgave. Wie pas in de uitvoeringsfase gaat nadenken over hoe een kozijn aansluit op de isolatielaag, heeft de kans gemist om dat kozijn überhaupt goed te positioneren. Ik heb projecten gezien waarbij een koudebrug al in het schetsontwerp ingebakken zat, simpelweg omdat niemand op dat moment aan het detail had gedacht.
Het spanningsveld tussen wat mooi ontworpen is en wat haalbaar is op de bouwplaats, is reëel. Ik respecteer die spanning. Maar de oplossing is niet het detail als sluitpost te behandelen. De oplossing is vroegtijdige samenwerking. Wanneer de aannemer al in de ontwerpfase meedenkt over montagevolgorde en toleranties, worden details beter. Niet alleen op papier, maar ook in de praktijk.
Wat ik in de praktijk zie werken: een vast overlegmoment tussen architect, tekenaar en aannemer op het moment dat details voor het eerst worden opgesteld. Niet ter validatie achteraf, maar ter afstemming vooraf. Die aanpak bespaart discussies op de bouwplaats en voorkomt faalkosten die anders onontkoombaar zijn.
— Patrick
Bouwkundige detaillering bij Debouwservice
Bij Debouwservice weten we uit ervaring dat de kwaliteit van een renovatie of dakrenovatie staat of valt met de nauwkeurigheid van de uitvoering op kritieke knooppunten. Of het nu gaat om een pannendak, een plat dak of een schoorsteenrenovatie: elk project vraagt om aandacht voor de aansluitingen, materiaalkeuzes en waterdichting ter plekke.
Onze aanpak is gebaseerd op vakmanschap en transparantie. We stemmen elk project af op de specifieke situatie van uw woning en werken nauw samen met u als opdrachtgever. Van de eerste inspectie tot de oplevering houden we u op de hoogte van elke stap. Wilt u weten wanneer uw dak aan vervanging of renovatie toe is? Lees meer over dakrenovatie in Breda of ontdek hoe onze timmerwerkdiensten naadloos aansluiten op technisch veeleisende detailsituaties. Vraag vrijblijvend een offerte aan en ontdek wat Debouwservice voor uw project kan betekenen.
Veelgestelde vragen
Wat is de definitie van een bouwkundig detail?
Een bouwkundig detail is een technische tekening op grote schaal, doorgaans 1:10 tot 1:15, die een specifiek knooppunt of aansluiting in een gebouw nauwkeurig weergeeft. Het bevat materiaalspecificaties, maatvoering, isolatie, afdichtingen en montagevolgorde.
Wat is het verschil tussen een bouwdetail en een bouwtekening?
Een bouwtekening toont het gehele gebouw op kleine schaal zoals 1:100. Een bouwdetail zoomt in op één specifiek onderdeel en biedt de detailnformatie die een aannemer nodig heeft voor de correcte uitvoering ter plaatse.
Waarom zijn bouwkundige details zo belangrijk?
Negentig procent van de bouwgebreken zoals lekkages en koudebruggen ontstaat door ontoereikende detaillering van aansluitingen. Goede details voorkomen faalkosten, borgen de energieprestatie en zijn juridisch vereist onder de Wet kwaliteitsborging voor het bouwen.
Hoe maak je een uitvoerbaar bouwkundig detail?
Een uitvoerbaar detail houdt rekening met bouwplaatsvariaties en toleranties, is afgestemd op de montagevolgorde en gebruikt materialen die daadwerkelijk beschikbaar zijn. Betrek de aannemer vroeg in het proces en koppel het detail aan het BIM-model voor versiebeheer.
Wat zijn voorbeelden van risicovolle bouwkundige knooppunten?
De meest foutgevoelige knooppunten zijn de dakvoetaansluiting op de gevel, de overgang van kozijn naar isolatielaag en de vloer op maaiveld bij de fundering. Dit zijn plekken waar materialen met sterk verschillend gedrag samenkomen en waar lekkage of koudebrug snel ontstaat bij gebrekkige detaillering.
